| • | | 개방형 방진 마운트로서 부가하중과 함께 사용 |
| • | | 스프링과 상·하부 캡으로 구성 |
| • | | 진동절연 효과 우수 |
| • | | 고체음 차단 효과 |
| • | | 조절볼트를 통한 레벨 조절이 편리함 |
| • | | 빗물 배수용 배수구 적용 |
| • | | 높은 효율의 방진효과를 나타내는 제품이며, 입상방진 장치용으로 많이 사용되고 있음 |
|
 |

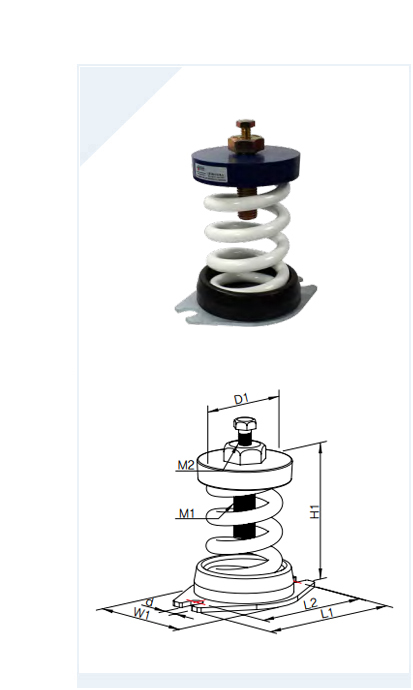

| • 조절 볼트 | • 코일 스프링 |
| • 상부 하우징 | • 하부 플레이트 |
|
 |
| • | | 입상배관 방진용 |
| • | | 기타 수평력이 적은 각종 진동체 방진용 |
|
|
|
|
 |
|
Model |
Load
(kgf) |
Displacement
(mm) |
Spring
Constant
(kgf/mm) |
Color |
Dimension(mm) |
Weight
(kgf) |
L1 |
L2 |
W1 |
D1 |
H1 |
d |
M1 |
M2 |
ASF1-500 |
500 |
25 |
20 |
GREEN |
150 |
124 |
106 |
90 |
135 |
14 |
M20 |
M12 |
4.5 |
ASF1-750 |
750 |
25 |
30 |
BLACK |
150 |
124 |
106 |
90 |
135 |
14 |
M20 |
M12 |
4.6 |
ASF1-1000 |
1,000 |
25 |
40 |
WHITE |
150 |
124 |
106 |
90 |
135 |
14 |
M20 |
M12 |
4.7 |
ASF1-1200 |
1,200 |
25 |
48 |
RED |
150 |
124 |
106 |
90 |
135 |
14 |
M20 |
M12 |
4.8 |
ASF1-1500 |
1,500 |
25 |
60 |
BLACK |
150 |
124 |
106 |
90 |
135 |
14 |
M20 |
M12 |
4.9 |
|
|
|
|
|
