| • | | 개방형 방진 마운트로서 부가하중과 함께 사용 |
| • | | 스프링과 상·하부 캡으로 구성 |
| • | | 진동절연 효과 우수 |
| • | | 고체음 차단 효과 |
| • | | 조절볼트를 통한 레벨 조절이 편리함 |
| • | | 빗물 배수용 배수구 적용 |
| • | | 높은 효율의 방진효과를 나타내는 제품이며, 입상방진 장치용으로 많이 사용되고 있음 |
|
 |

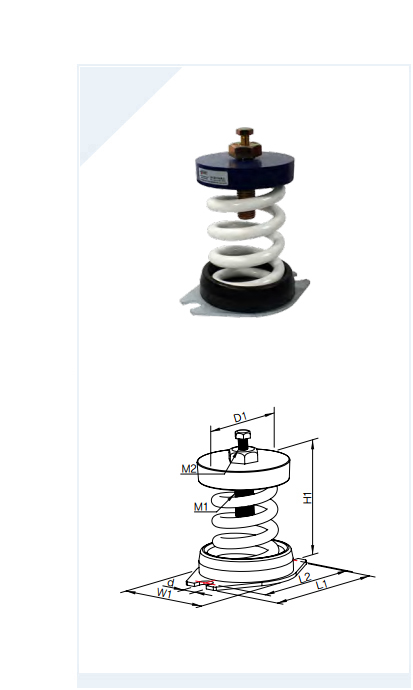

| • 조절 볼트 | • 코일 스프링 |
| • 상부 하우징 | • 하부 플레이트 |
|
 |
| • | | 입상배관 방진용 |
| • | | 기타 수평력이 적은 각종 진동체 방진용 |
|
|
|
|
 |
|
Model |
Load
(kgf) |
Displacement
(mm) |
Spring
Constant
(kgf/mm) |
Color |
Dimension(mm) |
Weight
(kgf) |
L1 |
L2 |
W1 |
H1 |
D1 |
d |
M1 |
M2 |
ASF2-100 |
100 |
50 |
2 |
BLUE |
160 |
136 |
114 |
155 |
90 |
18 |
M20 |
M12 |
2.6 |
ASF2-150 |
150 |
50 |
3 |
BROWN |
160 |
136 |
114 |
155 |
90 |
18 |
M20 |
M12 |
2.6 |
ASF2-200 |
200 |
50 |
4 |
WHITE |
160 |
136 |
114 |
155 |
90 |
18 |
M20 |
M12 |
2.7 |
ASF2-300 |
300 |
50 |
6 |
ORANGE |
160 |
136 |
114 |
155 |
90 |
18 |
M20 |
M12 |
2.8 |
ASF2-400 |
400 |
50 |
8 |
GRAY |
160 |
136 |
114 |
155 |
90 |
18 |
M20 |
M12 |
3.8 |
ASF2-500 |
500 |
50 |
10 |
BLUE |
180 |
160 |
134 |
180 |
120 |
18 |
M24 |
M12 |
5.5 |
ASF2-600 |
600 |
50 |
12 |
GREEN |
180 |
160 |
134 |
180 |
120 |
18 |
M24 |
M12 |
5.7 |
ASF2-750 |
750 |
50 |
15 |
BLACK |
180 |
160 |
134 |
180 |
120 |
18 |
M24 |
M12 |
5.9 |
ASF2-1000 |
1,000 |
50 |
20 |
WHITE |
180 |
160 |
134 |
180 |
120 |
18 |
M24 |
M12 |
6.3 |
ASF2-1300 |
1,300 |
50 |
26 |
RED |
180 |
160 |
134 |
180 |
120 |
18 |
M24 |
M12 |
6.6 |
ASF2-1500 |
1,500 |
50 |
30 |
BLACK |
180 |
160 |
134 |
180 |
120 |
18 |
M24 |
M12 |
7.0 |
|
|
|
|
|
