| • | | 유체의 온도 변화에 따라 관의 수축·팽창으로 발생하는 진동 절연 |
| • | | 펌프 및 기타장비 가동 시 수충격에 의한 소음 및 진동 절연 |
| • | | X,Y,Z축 방향의 방진(상하측면 방진고무 적용) |
| • | | 배관의 팽창응력 감소 목적으로 사용시 가이드 역할 수행 |
|
 |

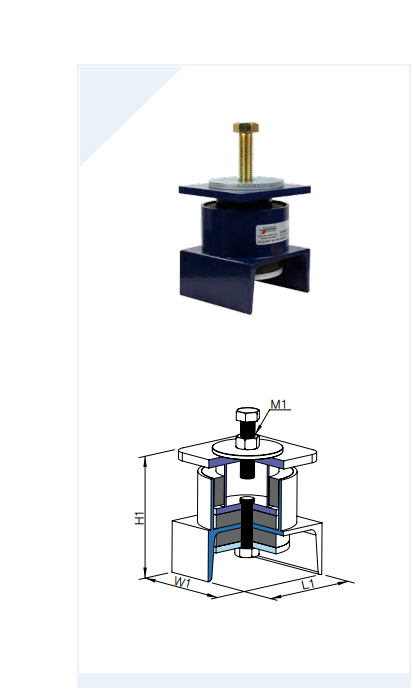

| • 고정볼트 | • 상하고무 |
| • 상·하부 와셔 | • 조립볼트 |
| • 상부 플레이트 | • 하부 플레이트 |
| • 측면고무 | |
|
 |
| • | | 입상관 방진용 |
| • | | 기타 수평배관 방진용 |
|
|
|
|
 |
|
Model |
Load
(kgf) |
Displacement
(mm) |
Hardness
(Shore A) |
Dimension(mm) |
Pipe Size |
Weight
(kgf) |
L1 |
W1 |
H1 |
M1 |
APIA-250 |
250 |
3 |
60 |
75 |
75 |
114 |
M12 |
25~65A |
1.7 |
APIA-1500 |
1,500 |
3 |
60 |
125 |
125 |
145 |
M16 |
80~150A |
5.9 |
APIA-5500 |
5,500 |
3 |
60 |
150 |
150 |
178 |
M20 |
200~350A |
10.4 |
APIA-15000 |
15,000 |
3 |
60 |
250 |
250 |
280 |
M24 |
400~550A |
31.0 |
APIA-25000 |
25,000 |
3 |
60 |
300 |
300 |
342 |
M30 |
600~800A |
46.0 |
|
|
|
|
|
