벽체 방진기
/ B Type |
|
|
|
|
|
|
|
|
 |
 |
|
 |
| • | | Floating Floor나 Floating Ceiling 구조에서 전달되는 소음 및 진동을 차단하기 위해 벽에 설치 |
| • | | 축방향 적용 하중은 무게의 33%로 계산 |
| • | | 1,200×1,200mm 간격 설치 권장 |
|
 |
|
|
 |
| • | | 건축음향 벽체 방진용 |
|
|
|
|
 |
|
Model |
Wall
Weight
(kgf) |
Minimum
Wall Weight
To Establish
10Hz (kgf) |
Displacement
(mm) |
Hardness
(Shore A) |
Dimension(mm) |
Weight
(kgf) |
L1 |
L2 |
W1 |
H1 |
H2 |
d |
M1 |

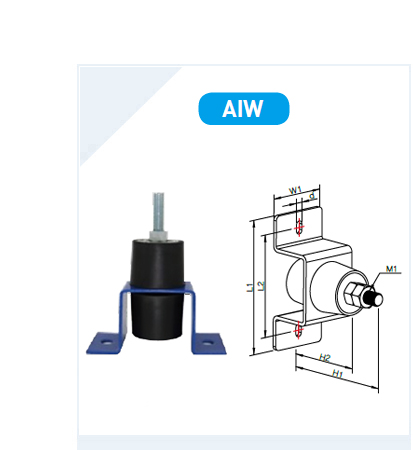

AIW-100 |
100 |
30 |
3 |
60 |
122 |
93 |
55 |
125 |
75 |
Ø6.5 |
M12 |
0.5 |
AIW-500 |
250 |
150 |
3 |
60 |
147 |
110 |
65 |
150 |
105 |
Ø10 |
M12 |
0.6 |
|
|
|
 |
|
|
| • | | 중공이중벽 공기층을 50mm 이하 설계 시 적용 |
| • | | Floating Floor나 Floating Ceiling 구조에서 전달되는 소음 및 진동을 차단하기 위해 벽에 설치 |
| • | | 1,200×1,200mm 간격 설치 권장 |
|
|
|
|
|
| • | | 건축음향 벽체 방진용 |
|
|
|
|
|
|
Model |
Wall
Weight
(kgf) |
Minimum Wall Weight
To Establish 10Hz
(kgf) |
Displacement
(mm) |
Hardness
(Shore A) |
Dimension(mm) |
Weight
(kgf) |
L1 |
W1 |
H1 |
d |

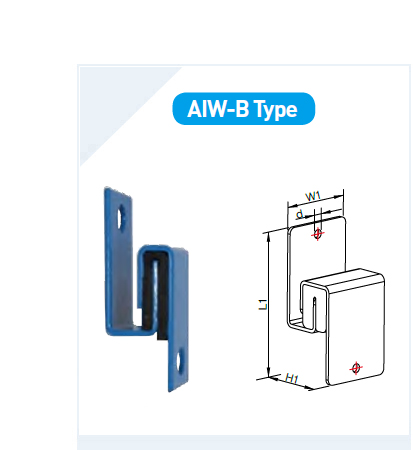

AIW-B |
250 |
50 |
1 |
60 |
100 |
50 |
40 |
Ø6 |
0.2 |
|
|
|
