| • | | 대형 입상형 냉각탑과 공조기, 펌프 시스템, 저속 컴프레셔와 같은 내·외부의 동하중(Wind load,
Seismic load, On-Off Operating Load, Piping System Induces Shock & Transient Vibration)에
대한 시스템의 동적 안정성을 확보하고 건물 및 구조물로 전달되는 과도(Transient)진동을 최소화 |
| • | | 진동 절연을 위한 공기스프링 및 기타 저댐핑 방진재와 함께 사용하는 것으로서 진동 변위가
수십 마이크로 이하와 10Hz 이상의 가진 주파수 영역에서는 댐핑 효과를 최소화 할 수 있도록
설계되어 있기 때문에 댐퍼로 기인하는 방진시스템의 진동 절연 효과 유지 |
|
 |

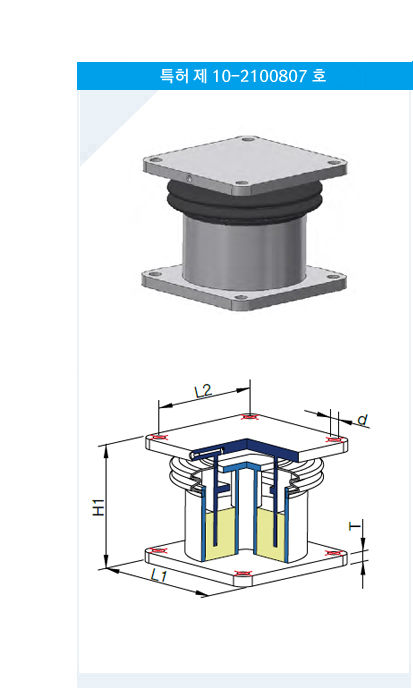

| • 상부 플레이트 | • 댐핑오일 |
| • 오일커버 | • 하부 플레이트 |
| • 스토퍼 | |
|
 |
| • | | 진동원으로부터 이를 지지하는 기초로의 진동에너지 전달 감소용 |
| • | | 모터나 펌프와 같이 공진시 진동, 진폭 및 전달율 감소용 |
| • | | 해머와 같이 충격 시 진동 또는 자유진동 감소용 |
|
|
|
|
 |
|
Model |
Load
(kgf) |
Displacement
(mm) |
Damping factor
(kgf/cm/s)
(ζ=0.1~0.3) |
Dimension(mm) |
Weight
(kgf) |
L1 |
L2 |
H1 |
d |
T |
ADV-500 |
300~650 |
±12 |
1~3 |
120 |
96 |
120 |
Ø12 |
10 |
4.7 |
ADV-1000 |
500~850 |
±12 |
2~6 |
146 |
116 |
136 |
Ø14 |
12 |
7.0 |
ADV-2000 |
1,000~2,000 |
±12 |
3~9 |
170 |
140 |
144 |
Ø14 |
12 |
9.4 |
ADV-3000 |
1,800~3,000 |
±12 |
6~18 |
190 |
158 |
148 |
Ø14 |
12 |
12.0 |
ADV-5000 |
2,500~5,000 |
±12 |
8~24 |
216 |
176 |
156 |
Ø18 |
16 |
15.0 |
|
|
 |
|
|
|
