개방형
스프링마운트		 개방형
스프링마운트		 밀폐형
스프링마운트		 밀폐형
스프링마운트
제한형
스프링마운트		 제한형
스프링마운트		 제한형
스프링마운트

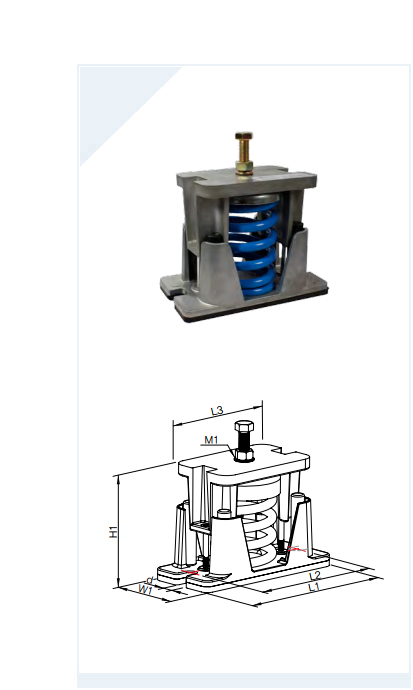

•밀폐형 방진마운트
•정적변위량이 50mm로 고유진동수가 낮아 진동절연 효율이 우수함
•상·하부 하우징 사이에 절연재가 부착되어 있어 수평진동을 효과적으로 제어
•사용하중의 60%를 스프링이 PRE-LOADING 되어 있어 설치 및 LEVELING 작업이 용이
•일체화 되어 있어 운반 및 설치시 용이
• 고정 볼트• 고무 가이드핀
• 상부 하우징• 하부 하우징
• 스프링 캡• 제한 볼트
• 코일 스프링• 하우징 패드
•공조기(수평형, 수직형, 복합형, 내장형 등)
•송풍기(시로코, 에어포일, 터보 등)
•냉각탑
•발전기, 펌프
•기타 각종 진동체 방진
Model
Load
(kgf)
Displacement
(mm)
Spring
Constant
(kgf/mm)
Color
Dimension(mm)
Weight
(kgf)
L1
L2
L3
W1
H1
d
M1
ASH2-100
100
50
2
WHITE
252
220
185
116
175
18
M16
6.7
ASH2-150
150
50
3
RED
252
220
185
116
175
18
M16
6.8
ASH2-200
200
50
4
YELLOW
252
220
185
116
175
18
M16
7.0
ASH2-300
300
50
6
ORANGE
252
220
185
116
175
18
M16
7.2
ASH2-400
400
50
8
PINK
252
220
185
116
175
18
M16
7.5
ASH2-500
500
50
10
BLUE
252
220
185
116
175
18
M16
7.8
ASH2-600
600
50
12
GREEN
252
220
185
116
175
18
M16
7.9
ASH2-750
750
50
15
BLACK
252
220
185
116
175
18
M16
8.0
ASH2-1000
1,000
50
20
WHITE
252
220
185
116
175
18
M16
8.1
ASH2-1300
1,300
50
26
RED
252
220
185
116
175
18
M16
8.2
ASH2-1500
1,500
50
30
BLACK
252
220
185
116
175
18
M16
8.3
ASH2-1800
1,800
50
36
WHITE
YELLOW
252
220
185
116
175
18
M16
8.4
ASH2-2100
2,100
50
42
RED
YELLOW
252
220
185
116
175
18
M16
8.5
ASH2-2300
2,300
50
46
YELLOW
YELLOW
252
220
185
116
175
18
M16
8.6
