개방형
스프링마운트		 개방형
스프링마운트		 밀폐형
스프링마운트		 밀폐형
스프링마운트
제한형
스프링마운트		 제한형
스프링마운트		 제한형
스프링마운트

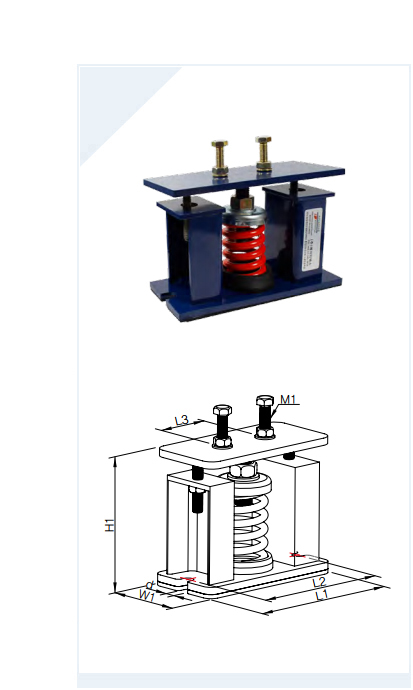

•제한형 방진마운트
•설치 시의 중량과 운전 시의 중량이 상이할 때 적용하는 제품
•수직이동제한 장치로 최적의 높이 조절
•조절볼트를 통한 레벨 조절이 용이
•기초와 하우징의 마찰을 피하기 위해 고무패드 장착
•제품 부식 방지를 위해 배수구 적용
• 고정 볼트• 코일 스프링
• 상부 플레이트• 하부 플레이트
• 스프링 캡• 하부 고무패드
•냉동기용, 냉각탑용
•발전기용
•기타 중량물 진동체 방진용
•배관 방진용
Model
Load
(kgf)
Displacement
(mm)
Spring
Constant
(kgf/mm)
Color
Dimension(mm)
Weight
(kgf)
L1
L2
L3
W1
H1
d
M1
ASR1-100
100
25
4
BLUE
200
180
70
100
165
14
M12
4.8
ASR1-150
150
25
6
BROWN
200
180
70
100
165
14
M12
4.8
ASR1-200
200
25
8
WHITE
200
180
70
100
165
14
M12
4.9
ASR1-300
300
25
12
ORANGE
200
180
70
100
165
14
M12
5.1
ASR1-400
400
25
16
PINK
200
180
70
100
165
14
M12
5.3
ASR1-500
500
25
20
GREEN
200
180
70
100
165
14
M12
5.5
ASR1-750
750
25
30
BLACK
200
180
70
100
165
14
M12
5.7

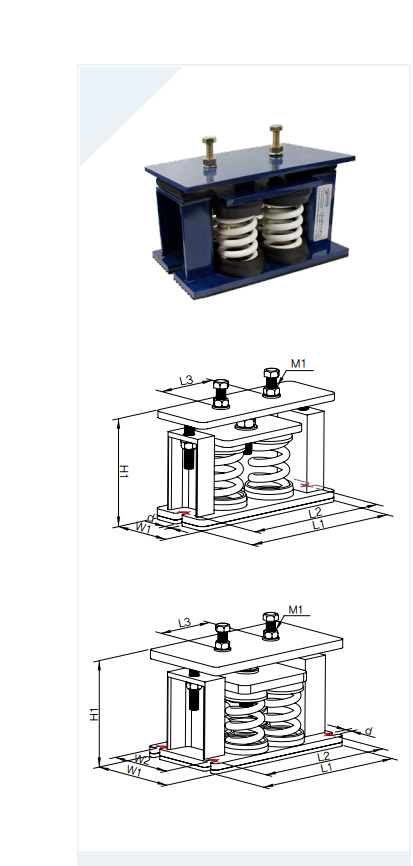

•2개 또는 4개의 코일스프링을 조합하여 하중범위를 넓게 적용
•안정되고 유연성 있는 현장적용과 고효율의 방진 효과
• 고정 볼트• 코일 스프링(2ea/4ea)
• 상부 플레이트• 하부 플레이트
• 압축 플레이트• 하부 고무패드
• 스프링 캡
•냉동기용, 냉각탑용
•발전기용
•기타 중량물 진동체 방진용
•배관 방진용
Model
Load
(kgf)
Displacement
(mm)
Spring
Constant
(kgf/mm)
Color
Dimension(mm)
Weight
(kgf)
L1
L2
L3
W1
W2
H1
d
M1
ASR1-1000
1,000
25
40
GREEN
320
290
120
120
-
190
14
M12
13.6
ASR1-1500
1,500
25
60
BLACK
320
290
120
120
-
190
14
M12
14.2
ASR1-2000
2,000
25
80
WHITE
320
290
120
120
-
190
14
M12
14.8
ASR1-3000
3,000
25
120
BLACK
320
290
120
120
-
190
14
M12
15.4
ASR1-4000
4,000
25
160
WHITE
320
290
120
180
136
200
14
M16
20.5
ASR1-4800
4,800
25
192
RED
320
290
120
180
136
200
14
M16
21.7
ASR1-6000
6,000
25
240
BLACK
320
290
120
180
136
200
14
M16
22.9
