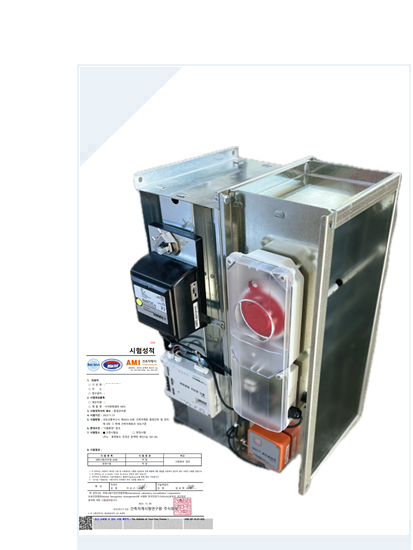

㈜에이티에스 지능형 방화 댐퍼 시스템은 방화 댐퍼 및 방화 댐퍼 전용 엑츄에이터,
지능형 모듈 및 연기, 온도감지기 등으로 일체 구성된 방화 댐퍼 세트를 원격지에서 모니터링
및 제어할 수 있는 시스템 입니다.
지능형 방화 댐퍼 시스템은 2021년 08월 07일부로 시행령이 개정된 ' 건축자재 등 품질인정 및 관리
기준' 에 근거하고 있으며 기존의 온도에 의한 물리적인 개폐만 수행 하는 F.D (FIRE DAMPER)를 대체
하여 연기 및 불꽃 감지를 우선 감지하여 작동하는 방화 댐퍼 입니다. |
|
 |
| • 구 분 : 「건축물의 피난 . 방화 구조등의 기준에 관한 규칙」(방화댐퍼) |
| • 개 정 : 2019년 8월 6일 공고 (국토교통부령 제641호) |
• 시 행 : 2021년 8월 7일 시행
- 환기, 난방 또는 냉방시설의 풍도가 방화구획을 통과 하는 경우에는 그 관통 부분 또는 이에
근접한 부분에 퓨즈링크 방화 댐퍼가 아닌 모터 구동 방식의 댐퍼 필수 적용 |
|
|
|
|
 |
 |
|
|

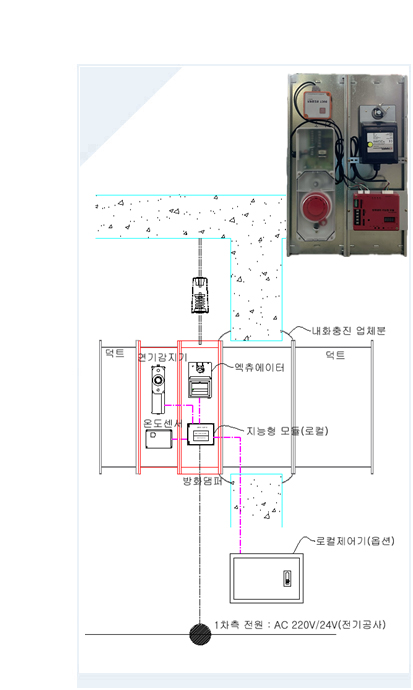

| • | | 방화 구역을 통과하는 덕트 내부에 화재가 발생했을 때, 연기감기지 및 온도센서로
감지하여,
자동으로 댐퍼 날개를 닫아 연기나 불꽃을 차단함 |
|
 |
| • 엑츄에이터(방화댐퍼 전용) |
| • 연기감지기(KFI형식승인) |
| • 온도센서(고온지원 300도) |
| • 로컬용 지능형 모듈(화재모드 설정, 온도설정,시각화,로컬제어기 연동) |
| • 댐퍼 (국토교통부고시 제 2023-24호, 방연 및 내화성능 획득제품) |
| • 연장 프레임(L:200) : 센서류 부착 납품을 위한 댐퍼 연장 프레임 |
|
 |
| • | | 아연도금강판 1.6T • 아연도 강봉 (샤프트축) |
|
 |
| • | | 로컬 제어기 : 상부에 달리는 방화댐퍼의 상태를 실시간 표시 및 제어 |
|
 |
|
|
|
 |
 |
|
|
| • | | 방화 구역을 통과하는 덕트 내부에 화재가 발생했을 때, 연기감기지 및 온도센서로
감지하여,
자동으로 댐퍼 날개를 닫아 연기나 불꽃을 차단함 |
|
|
| • 엑츄에이터(방화댐퍼 전용) |
| • 연기감지기(KFI형식승인) |
| • 온도센서(고온지원 300도) |
| • 로컬용 지능형 모듈(화재모드 설정, 온도설정, 시각화) |
| • 댐퍼 (국토교통부고시 제 2023-24호, 방연 및 내화성능 획득제품) |
| • 연장 프레임(L:200) : 센서류 부착 납품을 위한 댐퍼 연장 프레임 |
|
|
| • | | 아연도금강판 1.6T • 아연도 강봉 (샤프트축) |
|
|

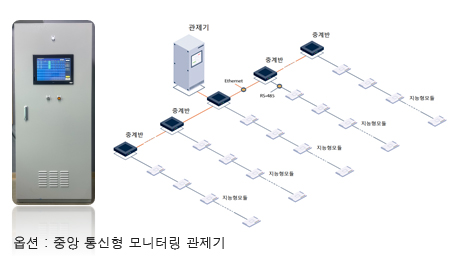

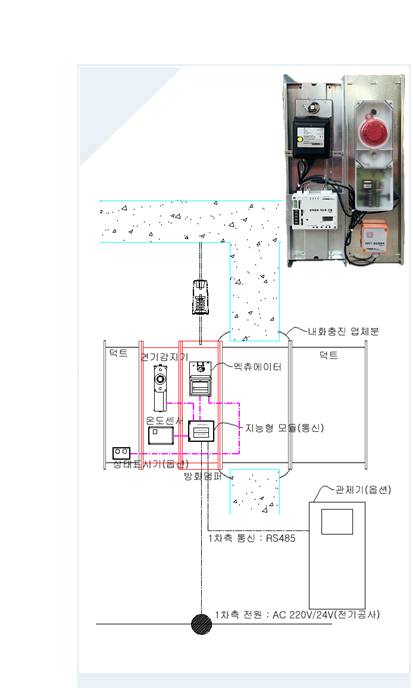

| • | | 모니터링 제어 판넬: 지능형 유닛과 관제기간 통신을 제어
중계반 이하 각종 유닛간은 RS-485통신, 중계반과 중앙 관제기 간에는 Ethernet 통신을 하여
신뢰도 높은 시스템 구축 가능 |
|
 |
|
|
|
 |
 |
|
|

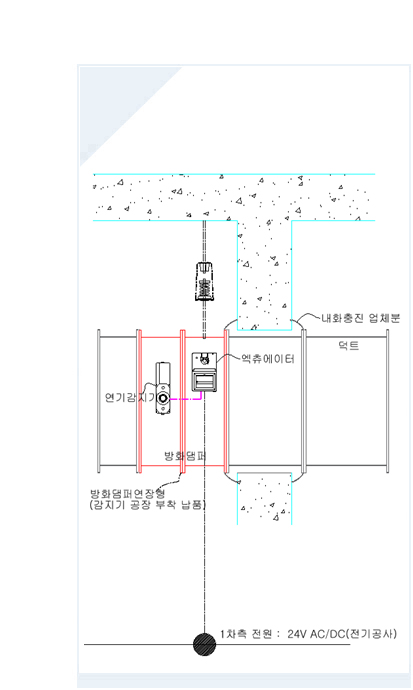

| • | | 방화 구역을 통과하는 덕트 내부에 화재가 발생했을 때, 연기감기지로
감지하여,
자동으로 댐퍼 날개를 닫아 연기나 불꽃을 차단함 |
| • | | 법 기준 최소화 시스템으로 경제적 |
|
|
| • 엑츄에이터(방화댐퍼 전용) |
| • 연기감지기(KFI형식승인) |
| • 댐퍼 (국토교통부고시 제 2023-24호, 방연 및 내화성능 획득제품) |
| • 연장 프레임(L:200) : 센서류 부착 납품을 위한 댐퍼 연장 프레임 |
|
|
| • | | 아연도금강판 1.6T • 아연도 강봉 (샤프트축) |
|
|

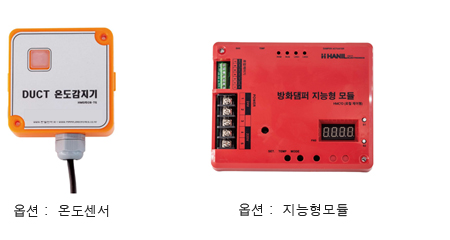

| • | | 온도센서 : 고온지원(300도) |
| • | | 지능형모듈 : 엑츄에이터와 함께 설치 권장(화재모드, 온도모드, 상태감시, 로컬(통신) 제어지원) |
|
 |
|
|
|
|
|
