| <액츄에이터> |
| • | | 유압실린더에 비하여 가격이 저렴하고, 내구성이 우수 |
| • | | 다양한 크기와 하중 용량이 넓음 |
| • | | 마찰력 작용이 없고, 별도의 윤활이 필요없음 |
| • | | 액체나 기체로 작동되기 때문에 유연하며, 각운동은 최대 30˚ 가능 |
|
|
| <방진기> |
| • | | 설치높이 및 스프링정수를 내압에 따라 조정 가능하며, 부가하중 범위가 넓음 |
| • | | 고유진동수가 1~2Hz로 방진 효율이 우수하며, 서징 없음 |
| • | | 코일스프링에 비하여 더 낮은 높이가 가능하며, 고주파 차단성 및 방음효과가 다른 방진기보다 우수 |
| • | | 오리피스 및 보조 탱크의 적용으로 댐핑 및 고유진동수 조절 가능 |
| • | | 별도의 레벨링 밸브 및 레귤레이터의 적용으로 자동 높이 조절 가능 |
|
 |

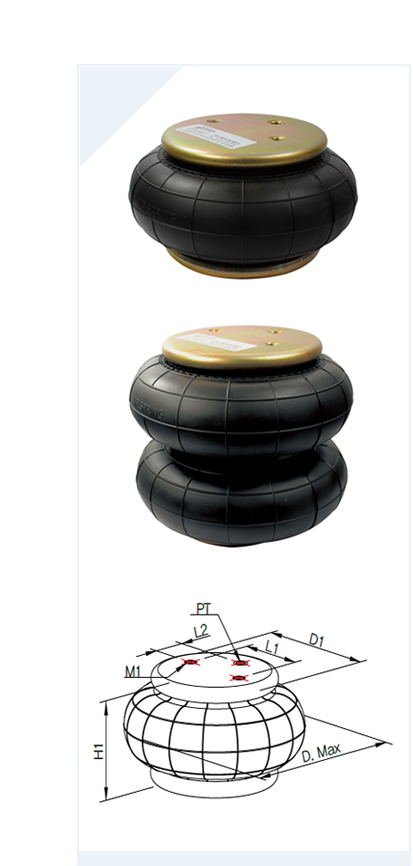

| • 상부 플레이트 | • 하부 플레이트 |
| • 벨로우즈 | |
|
 |

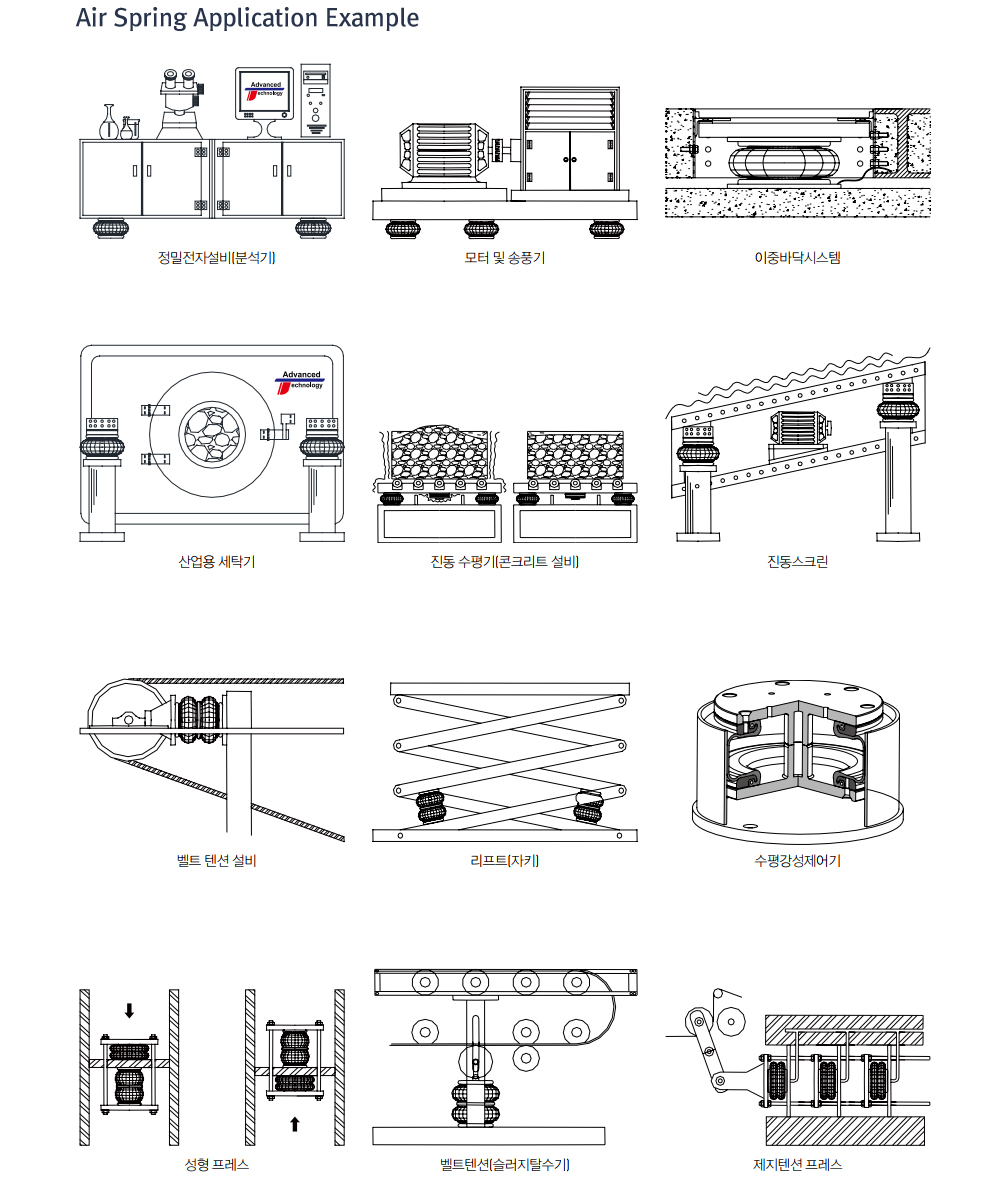

| • | | 정밀 측정장비 : 전자현미경, 광학현미경, 삼차원측정기, 조도계, 경도계 등 |
| • | | 제조장비 : LCD 및 반도체 Assembly & FAB Equipment |
| • | | 검사장비 : LCD, 반도체, PCB, Film |
| • | | 정밀 가공장비 : 레이저, Jig Boring Machine, CNC Grinding Machine |
| • | | 자동차 부품관련 시험장비 |
| • | | 텐션 및 프레스 장비 : 벨트 텐션, 리프터, 팩킹, 성형, 제지 |
| • | | 산업용 장비의 방진 : 공조기, 펌프, 유압기기, 냉각탑, 이중 바닥 |
| • | | 산업용 진동기 : 콘크리트 흄관, 건설 장비, 진동 스크린 |
|
|
|
|
 |
|
Model |
Load
(kgf) |
Pressure
(kgf/㎠) |
Displacement
(mm) |
Natural
Frequency
(Hz) |
Dimension (mm) |
Weight
(kgf) |
L1 |
L2 |
H1 |
D1 |
D.Max |
M1 |
PT |
ATC-111 |
60~500 |
1~7 |
+15/-25 |
4.0~5.0 |
44 |
0 |
78 |
Ø114 |
Ø155 |
M10 |
1/4" |
1.2 |
ATC-112 |
60~500 |
1~7 |
+30/-65 |
3.0~4.0 |
44 |
0 |
130 |
Ø114 |
Ø155 |
M10 |
1/4" |
1.5 |
ATC-151 |
100~900 |
1~7 |
+15/-40 |
3.0~4.0 |
70 |
35 |
90 |
Ø132 |
Ø190 |
M10 |
1/4" |
1.6 |
ATC-152 |
100~900 |
1~7 |
+40/-85 |
2.0~3.0 |
70 |
35 |
160 |
Ø132 |
Ø190 |
M10 |
1/4" |
2.0 |
ATC-181 |
150~1,200 |
1~7 |
+25/-60 |
2.8~3.8 |
90 |
45
40 |
122 |
Ø162 |
Ø240 |
M10 |
1/4"
3/4" |
2.7 |
ATC-182 |
150~1,200 |
1~7 |
+50/-100 |
1.8~2.8 |
90 |
45
40 |
216 |
Ø162 |
Ø240 |
M10 |
1/4"
3/4" |
3.6 |
ATC-241 |
350~3,000 |
1~7 |
+50/-60 |
2.5~3.5 |
158 |
79
74 |
126 |
Ø230 |
Ø335 |
M10 |
1/4"
3/4" |
4.7 |
ATC-242 |
350~3,000 |
1~7 |
+80/-100 |
1.5~2.5 |
158 |
79
74 |
230 |
Ø230 |
Ø335 |
M10 |
1/4"
3/4" |
6.2 |
|
|
|
 |
|
|
|
