스프링
행거		 크롬도금

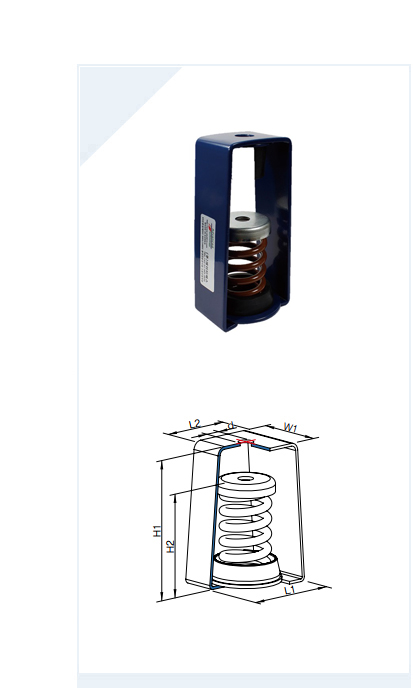

스프링 행거		 고무마운트
행거
•장비에서 발생되는 진동 차단
•배관, 덕트에서 발생되는 응력이 구조체에 전달되는 것을 차단
•구조체에서 발생되는 소음 차단
•정적변위 25mm인 코일스프링을 사용하여 시스템의 고유 진동수를 3~5Hz 정도 유지 가능
• 행거 브라켓• 코일 스프링
• 스프링 캡• 고무 스프링 컵
•덕트, 수평배관 방진
•공조기, 송풍기 등 각종 진동체 방진
•무향실, 방송국 등의 이중천장 시스템
Model
Load
(kgf)
Displacement
(mm)
Spring
Constant
(kgf/mm)
Color
Dimension(mm)
Weight
(kgf)
L1
L2
W1
H1
H2
d
AH1-10
10
25
0.4
GRAY
82
66
60
140
90
Ø14
0.7
AH1-50
50
25
2
RED
82
66
60
140
90
Ø14
0.8
AH1-70
70
25
2.8
BLACK
82
66
60
140
90
Ø14
0.8
AH1-100
100
25
4
BLUE
82
66
60
140
90
Ø14
0.9
AH1-150
150
25
6
BROWN
110
88
80
165
120
Ø18
1.5
AH1-200
200
25
8
WHITE
110
88
80
165
120
Ø18
1.6
AH1-300
300
25
12
ORANGE
110
88
80
165
120
Ø18
1.8
AH1-400
400
25
16
PINK
110
88
80
165
120
Ø18
2.0
AH1-500
500
25
20
GREEN
110
88
80
165
120
Ø18
2.2
AH1-750
750
25
30
BLACK
110
88
80
165
120
Ø18
2.4
AH1-1000
1,000
25
40
WHITE
110
88
80
165
120
Ø18
2.6
