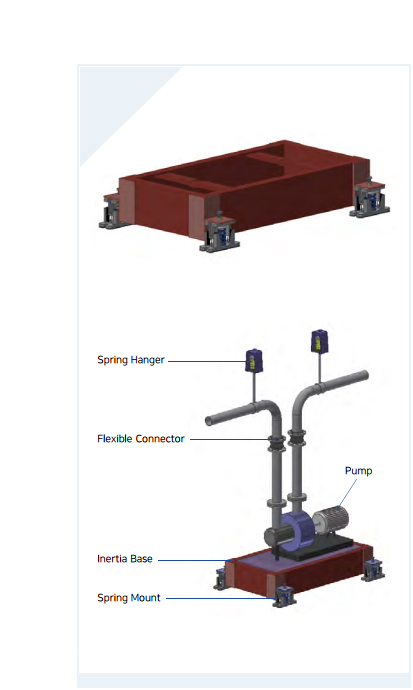

| • | | 장비의 운전 시 발생되는 충격하중에 대하여 부가하중을 이용하여 진동의 전달율을 최소화하는
방진 베이스 |
| • | | 장비의 중량을 견딜 수 있도록 충분한 강성을 지님 |
| • | | 탄성중심을 낮춤으로써 롤링현상을 최소화 |
| • | | 장비의 편심하중을 줄임 |
| • | | 철재 분체도장으로 내부식성 우수 |
|
 |
| • 스프링 마운트 or 방진패드 | |
| • 브라켓 | |
| • 조절볼트 | |
|
 |

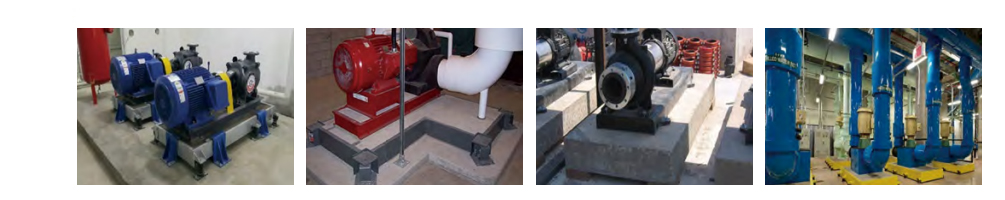

| • | | 펌프, 공조기, 송풍기, 공기압축기 등에 사용 |
|
|
|
|
 |
|
| 1. | | 방진베이스를 안착 시킬 기초 콘크리트 패드 및 설치 위치를 확인한다. |
| 2. | | 펌프가 안착될 베이스 상부 지지 앵글의 홀 위치를 확인한 후 펌프가 고정될 세트앙카나 볼트를 설치하고, 콘크리트를 타설한다. |
| 3. | | 방진베이스 내부의 기초 콘크리트 패드 양생이 끝나면, 베이스 브라켓에 스프링 마운트를 조립시키고 세팅볼트나 앙카볼트를 사용하여 스프링 마운트를 앙카링한다. |
| 4. | | 앙카링 작업 완료 후 스프링 마운트에 부가하중이 작용되지 않도록 기초 콘크리트 패드와 방진베이스 사이에 40mm 두께의 각목을 사용하여 임시 지지대를 설치한다. |
| 5. | | 방진베이스 상부에 펌프 등의 장비를 안착 시킨 후 앙카 볼트를 체결한다. |
| 6. | | 플렉시블 커넥터를 설치하여 배관에 연결한다. 배관작업이 완료된 후, 엘보 부위의 지지대가 반드시 방진베이스 위에 설치되어야 한다. |
| 7. | | 상기 작업이 완료되면 수압이 작용된 상태에서 스프링 마운트의 조절 볼트를 조절하여 방진베이스를 서서히 들어 올리면서 임시지지대를 제거하고, 레벨링 작업을 한다.
레벨링 작업이 완료되면 세팅볼트를 브라켓에 고정시킨다. |
|
|
 |
|
|
|
