충격
고무마운트
•고유진동수가 5~7Hz의 범위로 고주파 및 저주파 진동도 효과적으로 제어
•진동 및 충격을 동시에 저감하는 고무 마운트
•충격하중 시 대변형에 의한 충격에너지 저감
•3축 방향의 강성으로 수평방향 안정성 확보
•산업장비 방진용으로 응용이 용이
•저하중용 진동 절연에 용이
• Rubber
• Upper/Low Plate : Aluminum Alloy
•저하중용 각종 산업용 설비 방진
•Bin Hopper, Compressor, Blower and Motor, Vibration Screen 등의 진동 절연
•회전기계(Turbine, Compressor 등)의 진동절연
•크레인, 햄머, 범퍼 등의 충격 흡수
•Tension Retainer, Hanging Vibrator Screen Mount 등의 충격 흡수
•선박용 펌프, 전자장비 완충
•이중 방진 시스템의 상부마운트 적용
Model
사용하중
(kgf)
변위
(mm)
스프링 상수
(kgf/mm)
고무 경도
(Shore A)

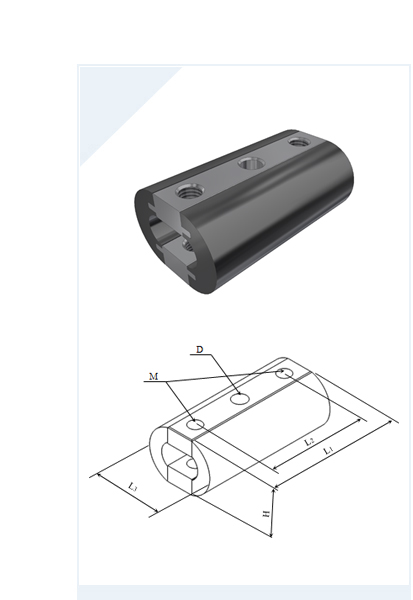

Dimension(mm)
동배율
(Kd/Ks)
무게
(kgf)
L1
L2
L3
H
M
D
AMS-50A
40
5
8
45
100
72
50
40
M12
-
1.75P
Ø11
1.2
~
1.3
0.2
AMS-50B
60
5
12
55
AMS-50C
80
5
16
65
•고유진동수가 5~7Hz의 범위로 고주파 및 저주파 진동도 효과적으로 제어
•진동 및 충격을 동시에 저감하는 고무 마운트
•충격하중 시 대변형에 의한 충격에너지 저감
•3축 방향의 강성으로 수평방향 안정성 확보
•산업장비 방진용으로 응용이 용이
• Rubber
• Upper plate : Aluminum Plate
• Base plate : SS400
•각종 산업용 설비 방진
•Bin Hopper, Compressor, Blower and Motor, Vibration Screen 등의 진동 절연
•회전기계(Turbine, Compressor 등)의 진동절연
•크레인, 햄머, 범퍼 등의 충격 흡수
•Tension Retainer, Hanging Vibrator Screen Mount 등의 충격 흡수
•선박용 펌프, 전자장비 완충
•이중 방진 시스템의 하부마운트 적용
Model
사용하중
(kgf)
변위
(mm)
스프링 상수
(kgf/mm)
고무 경도
(Shore A)

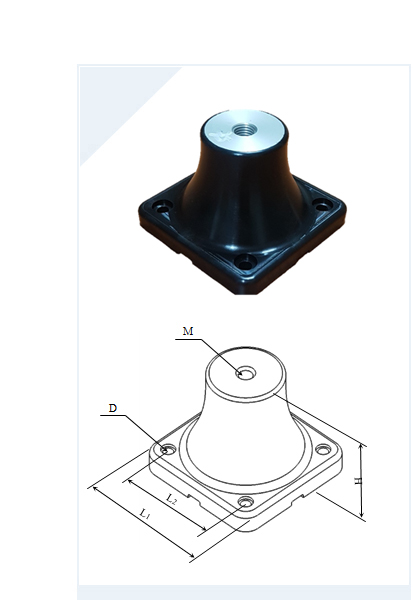

Dimension(mm)
동배율
(Kd/Ks)
무게
(kgf)
L1
L2
H
M
D
AMS-250A
130
10
13
45
120
86
80
M16
-
2.0P
Ø9
1.2
~
1.5
0.7
AMS-250B
180
10
18
55
AMS-250C
230
10
23
65
AMS-500A
400
15
27
45
172
129
115.5
M20
-
2.5P
Ø13
1.2
~
1.3
2.2
AMS-500B
550
15
37
55
AMS-500C
700
15
47
65
• 작동 온도 범위는 -40℃ ~ -57℃ 범위
• 고온의 금속, 기름, 산 등이 사용되는 경우 덮개를 사용하여 제품을 보호해야 한다.
• 상온의 암소, 건조한 곳에 저장한다.
• 허용 변위, 횡 방향 안정성, 무게 중심의 위치 및 설비의 가동과 정지 시 공진과 변위 등을 고려해야 함으로 당사 기술 관계자와 협의 하여야 한다.
