| • | | 수직 및 수평 특성 모두 적용
- 수평하중은 수직하중의 1/6 수준 |
| • | | 탁월한 소음 및 진동 차단 특성으로 진동에 의해 발생된 구조물의 소음을 효과적으로 차단 |
| • | | 전단 하중으로 지지 및 하중 전달이 가능하며, 인장강도 250kg/㎠ 이상의 천연고무 적용으로
탁월한 강도와 뛰어난 내구수명 |
|
 |

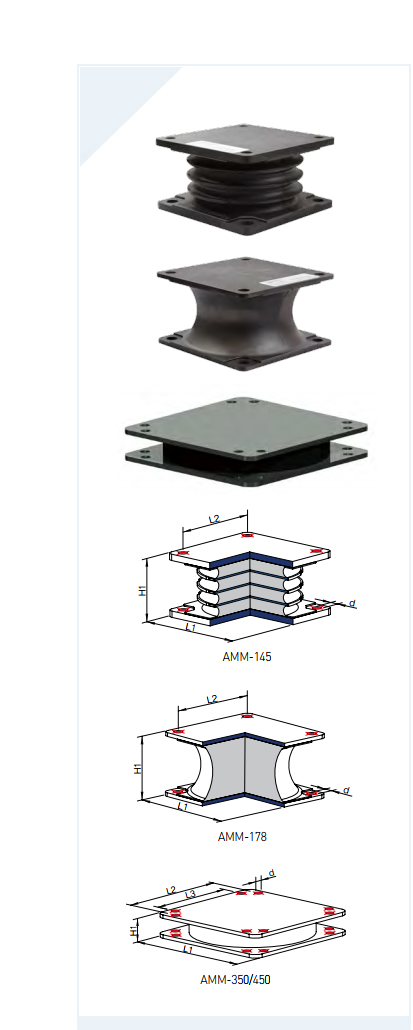

| • 상부 플레이트 | • 하부 플레이트 |
| • 방진고무 | • 이너 플레이트(AMM-145) |
|
 |
| • | | 진동 브레이커(Breaker), 바이브로 햄머, 진동 드릴 & 파일 드라이버 등 극한 진동의 방진용 |
| • | | 소음 및 진동 충격 전달 방지용 |
| • | | 고 하중용으로 수직 및 수평 하중의 진동 저감용 |
| • | | 고 하중 진동 바이브레이터 적용 |
| • | | 특수 방진 설비(TMD)의 지지 및 적층 마운트로 적용 |
| • | | 구조체 방진 적용 |
|
|
|
|
 |
|
Model |
V-Load
(kgf) |
V-Dis
(mm) |
H-Load
(kgf) |
H-Dis
(mm) |
Hardness
(Shore A) |
Dimension(mm) |
Weight
(kgf) |
L1 |
L2 |
L3 |
H1 |
d |
AMM-145 |
8,500 |
10 |
2,600 |
60 |
60 |
180 |
145 |
- |
100 |
Ø14/Ø16 |
7.2 |
AMM-178 |
2,000 |
15 |
1,100 |
60 |
60 |
178 |
145 |
- |
101 |
Ø14/Ø16 |
4.5 |
AMM-178D |
3,200 |
15 |
1,800 |
60 |
75 |
178 |
145 |
- |
101 |
Ø16 |
4.5 |
AMM-350 |
12,000 |
5 |
2,300 |
13 |
55 |
350 |
300 |
240 |
80 |
Ø22 |
29.0 |
AMM-450 |
23,000 |
5 |
5,500 |
13 |
55 |
450 |
400 |
320 |
80 |
Ø26 |
47.0 |
|
|
※ NOTE : V-Load(Vertical Load), V-Dis(Vertical Displacement), H-Load(Horizontal Load), H-Dis(Horizontal Displacement) |
|
|
|
|
