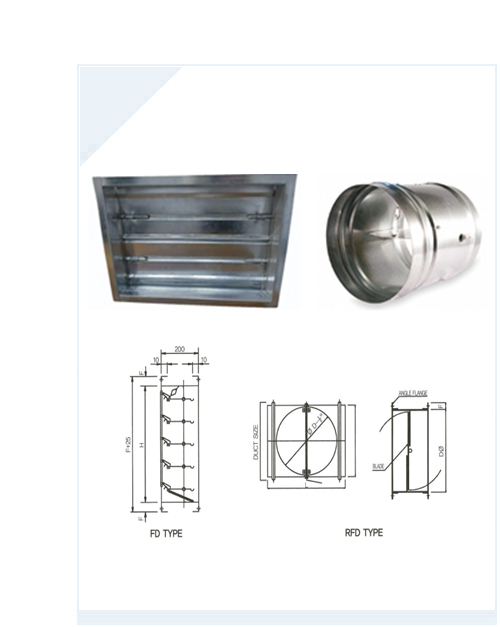

| • | | 방화 구역을 통과하는 덕트 내부에 화재가 발생했을 때, 연기나 불꽃을 차단함 |
|
 |
| • FD TYPE |
| • RFD-2 TYPE (원형) |
|
 |
| • 프레임 |
| • 블레이드 |
| • Fusible link (72℃, 103℃, 280℃) |
| • 샤프트축 (FD : 12mm, RVD : 9mm) |
|
 |
| • | | 1.6T 갈바늄 |
| • | | 아연도 강봉 (샤프트축) |
|
|
|
|
 |
 |
|
|

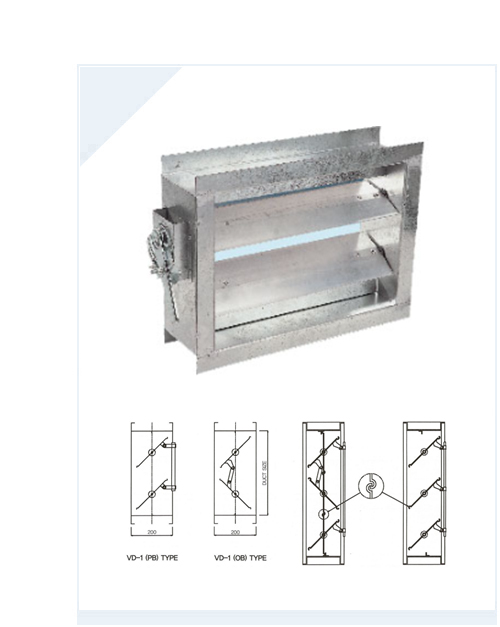

| • | | 풍량조절 핸들을 부착함으로써 풍량을 자유롭게 조절할 수 있음 |
|
|
| • 프레임 (Channel type) |
| • 블레이드 |
| • Linkage |
| • 베어링 |
| • 샤프트축 |
| • 핸들 (모터볼륨댐퍼 시 모터) |
|
|
| • | | 1.2~1.6T 갈바늄 |
| • | | 12mm 아연도 강봉 (샤프트축) |
|
|
|
 |
|
|

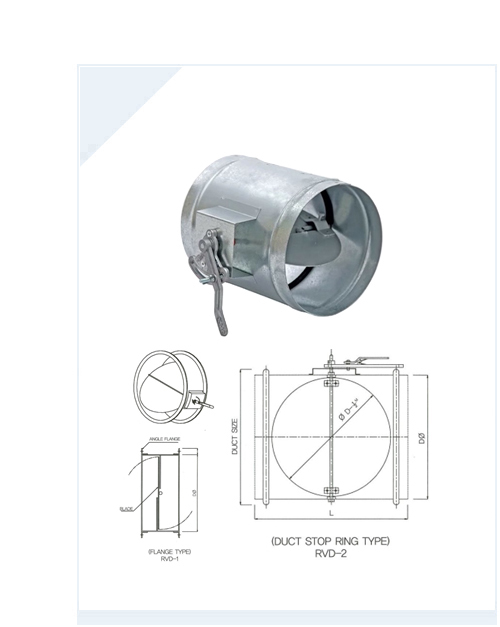

| • | | RVD-1 TYPE (사이즈 : Ø 100 ~ Ø 1800) |
| • | | RVD-2 TYPE (사이즈 : Ø 100 ~ Ø 600) |
|
|
| • 프레임 |
| • 블레이드 (Ø 600 이하 : 싱글 블레이드, Ø 600 초과 멀티 블레이드) |
| • 샤프트 |
|
|
| • | | 1.2T or 1.6T 갈바늄 |
| • | | 12.7mm 아연도 강봉 |
|
|
|
|
 |
 |
|
|

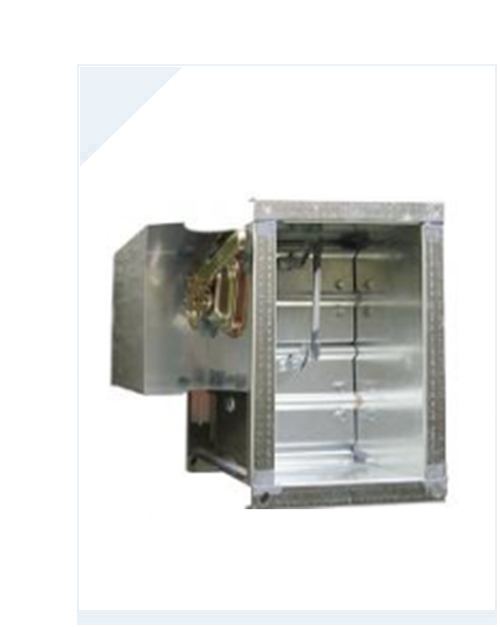

| • | | 평상시에는 볼륨 댐퍼 기능으로 사용하다 화재시 방화 댐퍼 역할을 함 |
|
|
| • 프레임 |
| • 블레이드 |
| • Fusible link (72℃, 103℃, 280℃) |
| • Linkage |
| • 베어링 |
| • 샤프트축 |
| • 핸들 (모터방화볼륨댐퍼 시 모터) |
|
|
| • | | 1.6T 갈바늄 |
| • | | 12.7mm 아연도 강봉(샤프트축) |
|
|
|
|
 |
 |
|
|

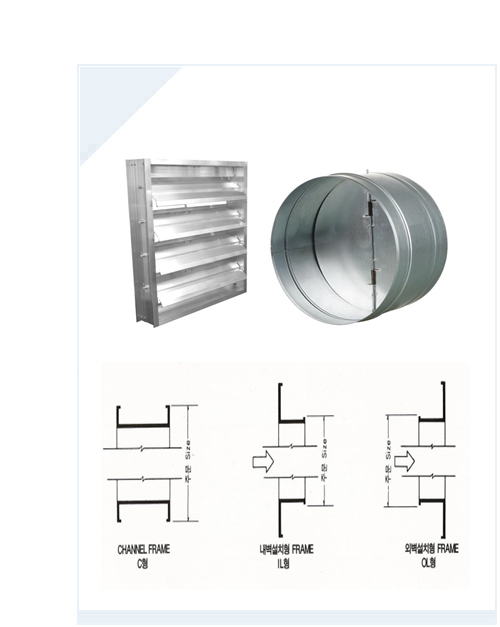

| • | | 실내 압력에 의해 가동으로 개폐됨 |
| • | | 고속 덕트에도 공기의 교란이 없어 기류가 한 쪽 방향으로 움직임 |
|
|
| • 프레임 (C형, IL형, OL형) |
| • 블레이드 |
| • 피봇 핀 |
|
|
| • | | 1.6T 아연도 강판 (프레임) |
| • | | 0.6T 알루미늄 (블레이드) |
| • | | 6mm 아연도 강봉 (피봇 핀) |
|
|
|
|
|
|
