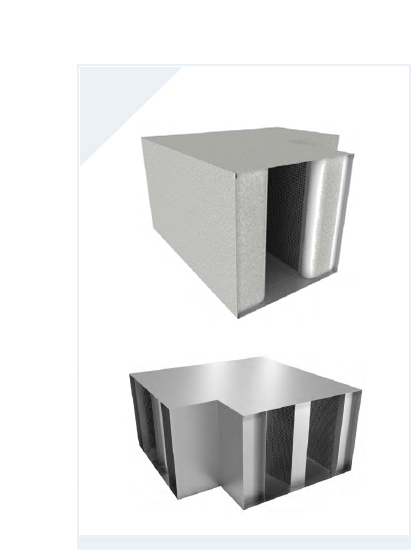

| • | | 소음 엘보는 닥트가 직각으로 꺾이는 부분에 설치하여 감음과 난류를 줄이는데 그 설치 목적이 있음 |
| • | | 원형엘보나 맞대기엘보, 직각엘보 등과 가이드 베인의 설치 유무에 따라 감음량은 차이가 많이 나며,
일반적으로 저음역대보다 중·고음역대에서 감음량이 많음 |
|
 |
| • 외판은 아연도금강판, 갈바륨강판, STS강판 등 적용 |
| • 외판 내부의 4측면에 Glass Wool(50T) + 타공판 보호형, 그리고 난류를 줄이기 위해 가이드 베인 |
| • 연결 플랜지(제살접기 또는 플랜지 형) |
|
 |
| • | | 공조기 및 송풍기 소음 저감 |
| • | | 냉각탑 소음 저감 |
| • | | 발전기 소음 저감 |
|
|
|
|
 |
|
|
1/1 Octave Band Center Frequency, Hz/[dB] |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
2-in Thick Lining 12(300) |
3 |
5 |
9 |
13 |
21 |
16 |
10 |
2-in Thick Lining 12(600) |
4 |
5 |
11 |
15 |
23 |
19 |
12 |
2-in Thick Lining 32(800) |
5 |
6 |
14 |
19 |
26 |
22 |
14 |
2-in Thick Lining 40(1000) |
5 |
8 |
15 |
22 |
31 |
23 |
15 |
|
|
|
 |
|
Model |
① Protection type |
② Width |
③ Height |
④ Length |
ANE |
G |
Glass Wool + Glass Cloth |
Width
(mm) |
Height
(mm) |
Length
(mm) |
P |
Glass Wool + Glass Cloth + Perforated Plate |
F |
Glass Wool + Glass Cloth + PE Film + Perforated Plate |
|
|
|
