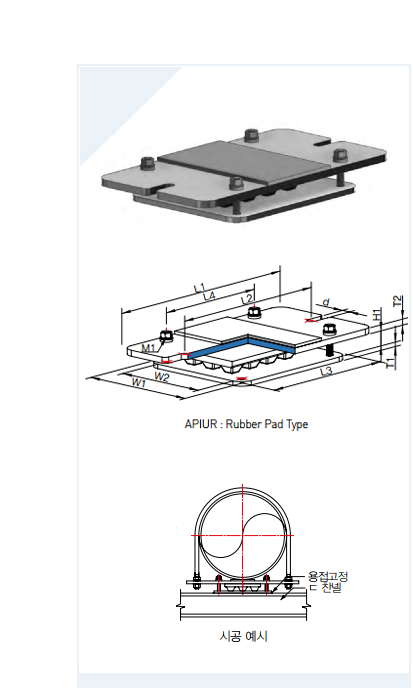

| • | | 배관을 U-BOLT와 고무패드로 체결하여 설치 |
| • | | 내산성, 내후성, 내유성이 좋음 |
| • | | 구조가 간단하고 설치가 용이함 |
|
 |
| • 볼트와샤 | |
| • 방진구(고무패드) | |
| • 상부 플레이트 | |
| • 하부 플레이트 | |
| • 고무패드 | |
| • U-BOLT | |
|
 |
| • | | 수평배관 방진용 |
|
|
|
|
 |
|
Model |
Pipe
Size |
Rubber
Pad |
Load
(kgf) |
Dimension(mm) |
Weight
(kgf) |
L1 |
L2 |
L3 |
L4 |
W1 |
W2 |
H1 |
T1 |
T2 |
d |
M1 |
APIUR-25 |
Ø25 |
100×50 |
120 |
130 |
45 |
130 |
85 |
100 |
60 |
30 |
6 |
6 |
12 |
M10 |
1.4 |
APIUR-32 |
Ø32 |
APIUR-40 |
Ø40 |
APIUR-50 |
Ø50 |
APIUR-65 |
Ø65 |
APIUR-80 |
Ø80 |
100×100 |
240 |
180 |
195 |
180 |
145 |
100 |
60 |
30 |
6 |
7 |
12 |
M10 |
2.2 |
APIUR-100 |
Ø100 |
APIUR-125 |
Ø125 |
APIUR-150 |
Ø150 |
150×150 |
540 |
260 |
180 |
240 |
200 |
200 |
160 |
30 |
6 |
9 |
14 |
M10 |
6.7 |
APIUR-200 |
Ø200 |
APIUR-250 |
Ø250 |
200×150 |
720 |
380 |
280 |
240 |
200 |
200 |
160 |
30 |
7 |
9 |
14 |
M10 |
9.0 |
APIUR-300 |
Ø300 |
APIUR-350 |
Ø350 |
200×150 |
720 |
480 |
380 |
240 |
200 |
200 |
160 |
30 |
7 |
9 |
18 |
M10 |
10.4 |
APIUR-400 |
Ø400 |
APIUR-450 |
Ø450 |
250×200 |
1,200 |
580 |
480 |
300 |
250 |
250 |
200 |
30 |
9 |
12 |
18 |
M12 |
20.5 |
APIUR-500 |
Ø500 |
APIUR-550 |
Ø550 |
250×200 |
1,200 |
680 |
580 |
300 |
250 |
250 |
200 |
30 |
9 |
12 |
22 |
M12 |
22.9 |
APIUR-600 |
Ø600 |
APIUR-650 |
Ø650 |
300×250 |
1,800 |
780 |
680 |
350 |
290 |
300 |
240 |
30 |
9 |
12 |
22 |
M12 |
31.9 |
APIUR-700 |
Ø700 |
APIUR-750 |
Ø750 |
300×250 |
1,800 |
880 |
780 |
350 |
290 |
300 |
240 |
30 |
9 |
16 |
22 |
M12 |
34.7 |
APIUR-800 |
Ø800 |
|
|
|
 |
 |
|
|
| • | | 배관을 U-BOLT와 고무패드로 체결하여 설치 |
| • | | 내산성, 내후성, 내유성이 좋음 |
| • | | 구조가 간단하고 설치가 용이함 |
|
|
| • 볼트와샤 | |
| • 방진구(고무패드) | |
| • 상부 플레이트 | |
| • 하부 플레이트 | |
| • 고무패드 | |
| • U-BOLT | |
|
|
| • | | 수평배관 방진용 |
|
|
|
|
|
|
Model |
Pipe
Size |
Spring
Pad |
Load
(kgf) |
Dimension(mm) |
Weight
(kgf) |
L1 |
L2 |
L3 |
L4 |
W1 |
W2 |
H1 |
T1 |
T2 |
d |
M1 |
APIUS-25 |
Ø25 |
APS-100 |
100 |
130 |
45 |
130 |
85 |
100 |
60 |
30 |
6 |
6 |
12 |
M10 |
1.5 |
APIUS-32 |
Ø32 |
APIUS-40 |
Ø40 |
APIUS-50 |
Ø50 |
APIUS-65 |
Ø65 |
APIUS-80 |
Ø80 |
APS-200
×2 |
400 |
180 |
195 |
180 |
145 |
100 |
60 |
30 |
6 |
7 |
12 |
M10 |
2.3 |
APIUS-100 |
Ø100 |
APIUS-125 |
Ø125 |
APIUS-150 |
Ø150 |
APS-400
×2 |
800 |
260 |
180 |
240 |
200 |
200 |
160 |
30 |
6 |
9 |
14 |
M10 |
6.5 |
APIUS-200 |
Ø200 |
APIUS-250 |
Ø250 |
APS-600
×2 |
1,200 |
380 |
280 |
240 |
200 |
200 |
160 |
30 |
7 |
9 |
14 |
M10 |
8.8 |
APIUS-300 |
Ø300 |
APIUS-350 |
Ø350 |
APS-600
×2 |
1,200 |
480 |
380 |
240 |
200 |
200 |
160 |
30 |
7 |
9 |
18 |
M10 |
10.2 |
APIUS-400 |
Ø400 |
APIUS-450 |
Ø450 |
APS-1000
×2 |
2,000 |
580 |
480 |
300 |
250 |
250 |
200 |
30 |
9 |
12 |
18 |
M12 |
20.3 |
APIUS-500 |
Ø500 |
APIUS-550 |
Ø550 |
APS-1000
×2 |
2,000 |
680 |
580 |
300 |
250 |
250 |
200 |
30 |
9 |
12 |
22 |
M12 |
22.6 |
APIUS-600 |
Ø600 |
APIUS-650 |
Ø650 |
APS-2000
×2 |
4,000 |
780 |
680 |
350 |
290 |
300 |
240 |
30 |
9 |
12 |
22 |
M12 |
30.7 |
APIUS-700 |
Ø700 |
APIUS-750 |
Ø750 |
APS-2000
×2 |
4,000 |
880 |
780 |
350 |
290 |
300 |
240 |
30 |
9 |
16 |
22 |
M12 |
33.5 |
APIUS-800 |
Ø800 |
|
|
|
|
|
