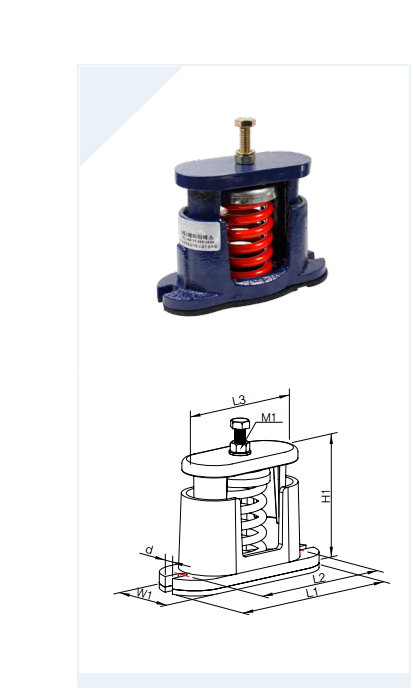

| • | | 밀폐형 방진 마운트 |
| • | | 장비 운전시 발생되는 수평력에 의한 진동은 내부스폰지로 절연 |
| • | | 하부 하우징 밑단에 6mm 절연 PAD 부착 |
| • | | 고체음 차단효과 |
| • | | 빗물 배수용 배수구 적용 |
| • | | 조절볼트를 통한 레벨 조절이 편리함 |
|
 |
| • 고정볼트 및 너트 | • 코일 스프링 |
| • 상부 하우징 | • 하부 하우징 |
| • 스프링 캡 | • 고무패드 |
|
 |
| • | | 공조기(수평형, 수직형, 복합형, 내장형 등) 방진용 |
| • | | 송풍기(시로코, 에어포일, 터보 등) 방진용 |
| • | | 발전기, 펌프 방진용 |
| • | | 기타 각종 진동체 방진용 |
|
|
|
|
 |
|
Model |
Load
(kgf) |
Displacement
(mm) |
Spring
Constant
(kgf/mm) |
Color |
Dimension(mm) |
Weight
(kgf) |
L1 |
L2 |
L3 |
W1 |
H1 |
d |
M1 |
SMB-50 |
50 |
25 |
2 |
RED |
142 |
120 |
102 |
59 |
108 |
11 |
M10 |
1.7 |
SMB-100 |
100 |
25 |
4 |
BLUE |
142 |
120 |
102 |
59 |
108 |
11 |
M10 |
1.7 |
SMB-150 |
150 |
25 |
6 |
BROWN |
202 |
172 |
144 |
73 |
138 |
13 |
M12 |
3.6 |
SMB-200 |
200 |
25 |
8 |
WHITE |
202 |
172 |
144 |
73 |
138 |
13 |
M12 |
3.7 |
SMB-300 |
300 |
25 |
12 |
ORANGE |
202 |
172 |
144 |
73 |
138 |
13 |
M12 |
3.8 |
SMB-500 |
500 |
25 |
20 |
GREEN |
230 |
199 |
173 |
92 |
160 |
14 |
M16 |
6.0 |
SMB-750 |
750 |
25 |
30 |
BLACK |
230 |
199 |
173 |
92 |
160 |
14 |
M16 |
6.1 |
SMB-1000 |
1,000 |
25 |
40 |
WHITE |
230 |
199 |
173 |
92 |
160 |
14 |
M16 |
6.3 |
SMB-1200 |
1,200 |
25 |
48 |
RED |
230 |
199 |
173 |
92 |
160 |
14 |
M16 |
6.5 |
SMB-1500 |
1,500 |
25 |
60 |
BLACK |
230 |
199 |
173 |
92 |
160 |
14 |
M16 |
6.9 |
|
|
|
|
|
