•제품의 표면 부식, 마모, 찍힘, 변형 등 내구성 우수
•제품이 유연하며, 미끌림 방지 성능이 뛰어남
•공기 및 질소 등을 순간적으로 주입하여 신속한 작업 및 인명구조에 대처할 수 있음
•취급이 간편하고 중량물을 간단하게 움직임
•보강사(Cord)를 이용하여 고압(8kgf/㎠)으로 사용 하여도 파괴 및 변형이 없도록 특수 설계
• 강화 섬유• 공기 주입구
• 고무
•산업용 설비의 진동 방진

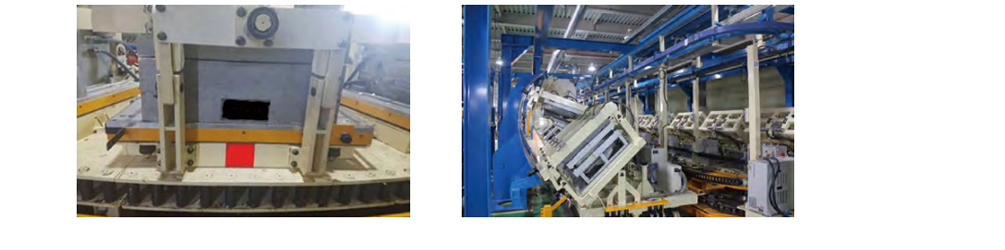

•차량용 시트 생산 설비의 금형 리프트용
•발포우레탄 고무 생산 설비라인의 금형 리프트용

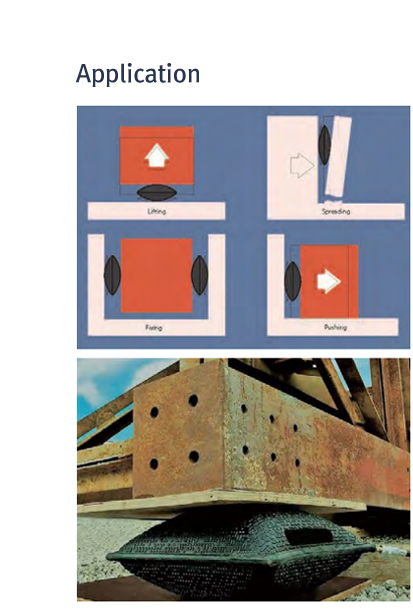

•좁은 공간에서 중량물을 들어올리는 작업
•유압 자키 대용
•선박 침몰 시 공기 부양법으로 선체를 인양
•대형 프레스의 유압구동 대용
•좁은 공간에 리프팅백을 삽입하여 간격을 벌리는 작업
•건설 및 토목 현장의 리프트용
Model
Load
(Ton)
Pressure
(kgf/㎠)
Displacement
(mm)

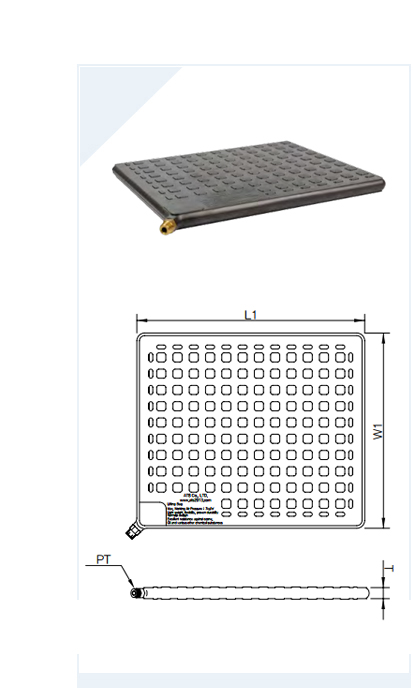

Dimension (mm)
Weight
(kgf)
L1
W1
T
PT
ATL-01
1
8
30
200
150
20
1/4"
0.6
ATL-02
2
8
40
250
200
20
1/4"
1.0
ATL-04
4
8
50
300
250
20
1/4"
1.5
ATL-06
6
8
60
350
300
20
1/4"
2.1
ATL-12
12
8
70
460
390
25
3/8"
4.4
ATL-20
20
8
90
590
490
25
3/8"
7.1
ATL-30
30
8
110
690
590
25
3/8"
9.9
ATL-40
40
8
130
780
690
25
3/8"
13.1
※ 주의사항 : 무부하 상태에서 공기나 질소압력을 주입하지 않는다.

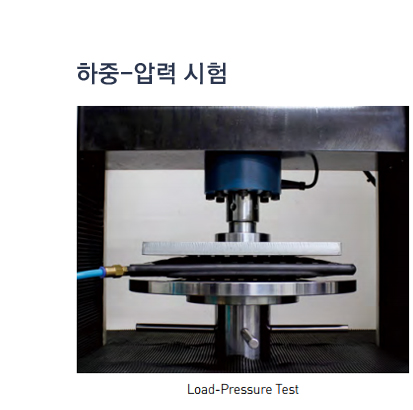

•팽창 높이를 20mm로 고정한 상태에서 제품에 공기를 주입하여 지지 하중 측정
Model

Air Pressure(kgf/㎠)
2
4
6
8
ATL-01
Load
(kgf)
350
700
1,050
1,400
ATL-02
670
1,340
2,010
2,680
ATL-04
1,000
2,000
3,000
4,000
ATL-06
1,600
3,200
4,800
6,400
ATL-12
3,000
6,000
9,000
12,000
ATL-20
4,900
9,800
14,700
19,600
ATL-30
7,200
14,400
21,600
28,800
ATL-40
9,800
19,600
29,400
39,200
< 장점 >
•방진 적용 시 방진의 높이를 낮게 설계할 수 있다.
•공기 미주입시 두께가 얇아 좁은 공간에서 무거운 물건을 들어 올리는데 용이하다.
•다른 리프팅 장비에 비해 사용이 간편하고 가볍다.
•압축 공기로 신속하고 간단한 사용이 가능하다.
•유지 보수 및 관리가 간편하다.
< 안전 >
•리프트 백과 같은 모든 공기주입 제품은 안전이 필수적이므로 외관 검사 및 기밀시험을 전수 실시한다.
•우수한 디자인 및 고품질 소재와 엄격한 품질관리를 통하여 다년 간 신뢰할 수 있는 서비스를 제공한다.
< Applications >
•자동화 발포 플렌트
•몰드 작동 프레스
•산업용 설비의 진동방지
