<액츄에이터>
•유압실린더에 비하여 가격이 저렴하고, 내구성이 우수
•다양한 크기와 하중 용량이 넓음
•마찰력이 없고, 별도의 윤활이 필요없음
•액체나 기체로 작동되기 때문에 유연하며, 각운동은 최대 30˚ 가능
<방진기>
•설치높이 및 스프링정수를 내압에 따라 조정 가능하며, 부가하중 범위가 넓음
•고유진동수가 1~2Hz로 방진 효율이 우수하며, 서징 없음
•코일스프링에 비하여 더 낮은 높이가 가능하며, 고주파 차단성 및 방음효과가 다른 방진기보다 우수
•오리피스 및 보조 탱크의 적용으로 댐핑 및 고유진동수 조절 가능
•별도의 레벨링 밸브 및 레귤레이터의 적용으로 자동 높이 조절 가능

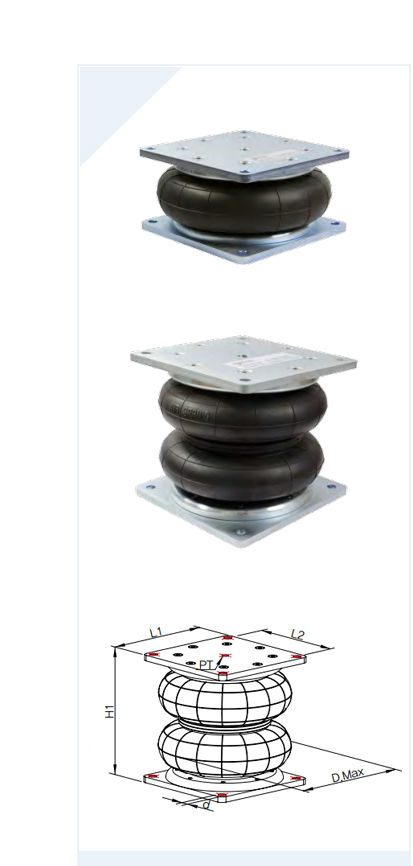

• 상부 플레이트• 플랜지
• 벨로우즈• 하부 플레이트
•정밀 측정장비 : 전자현미경, 광학현미경, 삼차원측정기, 조도계, 경도계 등
•제조장비 : LCD 및 반도체 Assembly & FAB Equipment
•검사장비 : LCD, 반도체, PCB, Film
•정밀 가공장비 : 레이저, Jig Boring Machine, CNC Grinding Machine
•자동차 부품관련 시험장비
•텐션 및 프레스 장비 : 벨트 텐션, 리프터, 팩킹, 성형, 제지
•산업용 장비의 방진 : 공조기, 펌프, 유압기기, 냉각탑, 이중 바닥
•산업용 진동기 : 콘크리트 흄관, 건설 장비, 진동 스크린
Model
Load
(kgf)
Pressure
(kgf/㎠)
Displacement
(mm)
Natural
Frequency
(Hz)
Dimension (mm)
Weight
(kgf)
L1
L2
H1
D.Max
d
PT
ATF-111F
60~500
1~7
+15/-25
4.0~5.0
138
116
85
Ø155
Ø10
1/4"
4.0
ATF-112F
60~500
1~7
+30/-65
3.0~4.0
138
116
140
Ø155
Ø10
1/4"
4.5
ATF-151F
100~900
1~7
+25/-40
3.0~4.0
164
140
100
Ø190
Ø10
1/4"
6.0
ATF-152F
100~900
1~7
+40/-85
2.0~3.0
164
140
165
Ø190
Ø10
1/4"
6.5
ATF-181F
150~1,200
1~7
+30/-60
2.8~3.8
204
176
130
Ø240
Ø12
1/4"
9.5
ATF-182F
150~1,200
1~7
+40/-100
1.8~2.8
204
176
230
Ø240
Ø12
1/4"
10.0
ATF-241F
350~3,000
1~7
+40/-60
2.5~3.5
280
240
140
Ø335
Ø14
1/4"
18.0
ATF-242F
350~3,000
1~7
+60/-100
1.7~2.7
280
240
240
Ø335
Ø14
1/4"
19.0
ATF-281F
600~4,300
1~7
+30/-70
2.0~3.2
336
300
140
Ø410
Ø14
3/8"
27.0
ATF-341F
1,000~7,000
1~7
+30/-70
1.8~2.8
392
340
140
Ø480
Ø18
3/8"
37.0
ATF-501F
2,000~14,000
1~7
+30/-70
1.5~2.5
550
480
140
Ø640
Ø22
3/8"
72.0
