| • | | 건축물에 사용되는 진동흡진기(Vibration Absorber) 혹은 TMD(Tuned Mass Damper)는
건물의 경량화, 고층화됨에 따라 진동에 취약한 구조적 문제를 가지게 되는데 이를
해결하기 위해 보조진동계를 추가하는 방법으로 주진동계의 특정주파수에
튜닝하여 진동 저감 |
| • | | 고층건물 상부 설치, 관제탑 상부 설치, 다리의 중앙부 위나 교각간 중앙지점, 육교의 중앙지점,
철골 구조물의 슬라브 중앙지점 및 특정모드의 최대변위진폭 지점에 설치되어 풍하중, 지진 하중,
보행 하중, 차량 이동하중 등의 진동 저감 |
| • | | 주요 사양
M(Mass) : 주진동 시스템 Mass의 5~10%
C(Damping Factor) : 임계댐핑계수의 10~20%
진폭 감소 : 85~97%
제품 무게 : 40~4,500kg
고유 진동수 : 0.3~35Hz |
|
 |

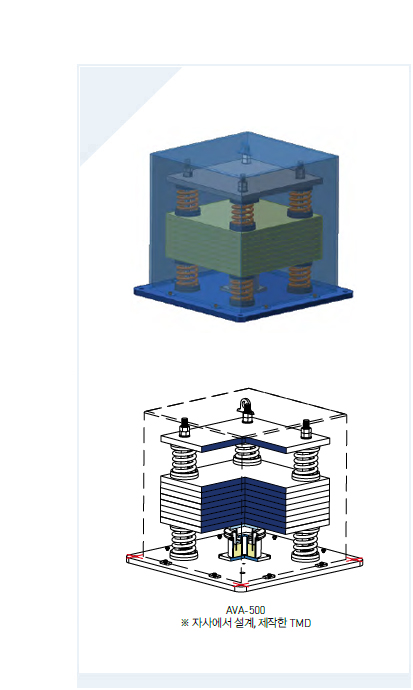

| • 설치 구조물 | • 코일 스프링 |
| • 댐퍼 | • Mass |
|
 |
| • | | 고층빌딩, 교량, 송신탑 등 |
| • | | 선박, 케이블카 등 |
| • | | 기타 지진, 풍하중에 취약한 구조물 |
|
|
|
