점성
댐퍼
조절형
점성 댐퍼
진동흡진기
대형 입상형 냉각탑과 공조기, 펌프 시스템, 저속 컴프레셔와 같은 내·외부의 동하중(Wind load,
Seismic load, On-Off Operating Load, Piping System Induces Shock & Transient Vibration)에
대한 시스템의 동적 안정성을 확보하고 건물 및 구조물로 전달되는 과도(Transient)진동을 최소화
진동 절연을 위한 공기스프링 및 기타 저댐핑 방진재와 함께 사용하는 것으로서 진동 변위가
수십 마이크로 이하와 10Hz 이상의 가진 주파수 영역에서는 댐핑 효과를 최소화 할 수 있도록
설계되어 있기 때문에 댐퍼로 기인하는 방진시스템의 진동 절연 효과 유지
댐핑 조절자를 통해서 시스템의 댐핑력 조절 가능

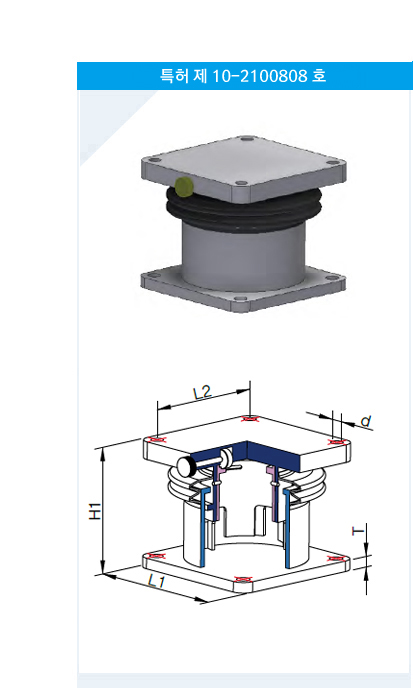

• 상부 플레이트• 댐핑오일
• 오일커버• 하부 플레이트
• 스토퍼• 댐핑 조절자
진동원으로부터 이를 지지하는 기초로의 진동에너지 전달 감소용
모터나 펌프와 같이 공진시 진동, 진폭 및 전달율 감소용
해머와 같이 충격 시 진동 또는 자유진동 감소용
Model
Load
(kgf)
Displacement
(mm)
Damping factor
(kgf/cm/s)
(ζ=0.1~0.3)
Dimension(mm)
Weight
(kgf)
L1
L2
H1
d
T
ADVA-1000
500~850
±12
2~6
146
116
136
Ø14
12
8.3
ADVA-2000
1,000~2,000
±12
3~9
170
140
144
Ø14
12
11.2
ADVA-3000
1,800~3,000
±12
6~18
190
158
148
Ø14
12
15.0
ADVA-5000
2,500~5,000
±12
8~24
216
176
156
Ø18
16
18.0
