| • | | 주로 공조실 및 기계실 바닥에 공기층을 형성한 이중바닥 시스템을 시공하여
소음, 진동 및 충격 전달을 차단 |
| • | | 50mm 두께의 공기층과 100mm의 철근 콘크리트 슬라브로 이루어진 구조 |
| • | | 고유진동수 5.8Hz 이하 고효율 마운트의 적용으로 방진 및 방음 효율을 극대화 함 |
|
 |

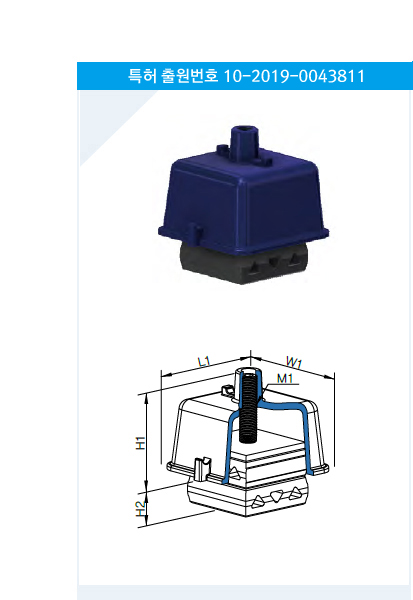

| • 조절 볼트 | • 탄성패드(NR) |
| • 하우징 | • 고무마개 |
|
 |
| • | | 공조실, 기계실의 소음 및 진동 방지 |
| • | | 기타 중요 지역으로 전달되는 소음, 진동 및 충격 전달 방지용 |
|
|
|
|
 |
|
Model |
Load
(kgf) |
Displacement
(mm) |
Hardness
(Shore A) |
Dimension(mm) |
Weight
(kgf) |
L1 |
W1 |
H1 |
H2 |
M1 |
AFHC-350 |
300 |
12 |
55 |
144 |
144 |
120 |
40 |
M20 |
2.8 |
AFHC-500 |
500 |
12 |
65 |
144 |
144 |
120 |
40 |
M20 |
2.8 |
AFHC-700 |
700 |
12 |
75 |
144 |
144 |
120 |
40 |
M20 |
2.8 |
|
|
|
 |
|
내 용 |
AFJ |
AFHE |
AFHC |
용 도 |
일반적인 공조실, 기계실 등 |
중요 지역일 때 주로 사용
(아파트, 수술실, 공연장, 정밀장비 등) |
중요 지역일 때 주로 사용
(아파트, 수술실, 공연장, 정밀장비 등) |
공조장비 강제진동수 |
20Hz(1,200RPM)조건 |
20Hz(1,200RPM)조건 |
20Hz(1,200RPM)조건 |
방진기 고유진동수 |
10Hz(600RPM) |
5.3Hz(318RPM) |
5.8Hz(348RPM) |
진동 전달율 |
0.33 |
0.08 |
0.09 |
방진 효율 |
67% |
92% |
91% |
진동 저감량 |
10dB |
22dB |
21dB |
|
|
|
|
|
